Trong lĩnh vực sản xuất hiện đại, yêu cầu về độ chính xác, tính đồng nhất và khả năng gia công các chi tiết có hình dạng phức tạp ngày càng cao. Để đáp ứng những yêu cầu đó, phay CNC đã trở thành một trong những phương pháp gia công cơ khí được ứng dụng phổ biến trong nhiều ngành công nghiệp.
Từ những chi tiết máy đơn giản đến các sản phẩm có kết cấu phức tạp, phay CNC giúp doanh nghiệp tối ưu thời gian sản xuất, nâng cao độ chính xác và đảm bảo chất lượng đồng đều giữa các sản phẩm. Vậy phay CNC là gì, quy trình gia công diễn ra như thế nào và phương pháp này được ứng dụng trong những lĩnh vực nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Phay CNC là gì?

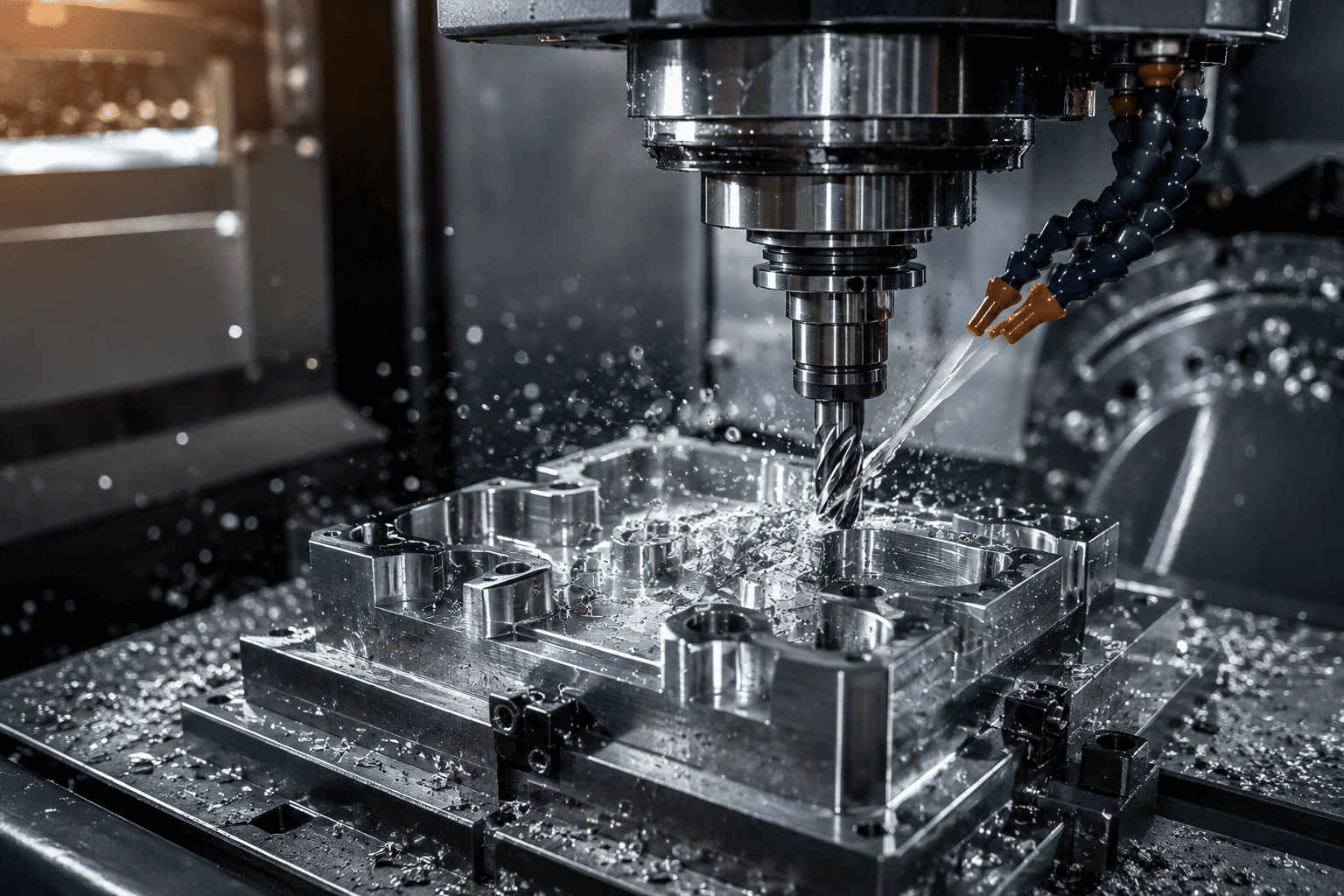

Phay CNC là phương pháp gia công cơ khí sử dụng máy phay được điều khiển bằng hệ thống máy tính thông qua chương trình CNC (Computer Numerical Control). Trong quá trình gia công, dao cắt quay với tốc độ cao và thực hiện chuyển động theo các trục đã được lập trình để loại bỏ vật liệu, tạo ra chi tiết có hình dạng, kích thước và độ chính xác theo yêu cầu.
Khác với phương pháp phay truyền thống, máy phay CNC có khả năng vận hành tự động dựa trên chương trình được lập trình sẵn. Người vận hành không cần điều khiển trực tiếp từng chuyển động của máy mà chủ yếu thực hiện các công việc như thiết lập máy, gá đặt phôi, kiểm tra dao cụ và giám sát quá trình gia công.
Nhờ đó, gia công phay CNC có thể tạo ra nhiều dạng bề mặt khác nhau như:
- Mặt phẳng.
- Rãnh và hốc.
- Lỗ.
- Ren.
- Bề mặt cong.
- Biên dạng phức tạp.
- Các chi tiết có yêu cầu dung sai cao.
Ngày nay, phay CNC được sử dụng rộng rãi trong ngành cơ khí chính xác, chế tạo máy, sản xuất khuôn mẫu, thiết bị tự động hóa, linh kiện công nghiệp và nhiều lĩnh vực khác.
Cấu tạo cơ bản của máy phay CNC
Một máy phay CNC được cấu thành từ nhiều bộ phận khác nhau, trong đó mỗi bộ phận đảm nhiệm một chức năng riêng để đảm bảo quá trình gia công diễn ra chính xác và ổn định.
Trục chính
- Trục chính là bộ phận giữ và truyền chuyển động quay cho dao cắt. Tốc độ quay của trục chính ảnh hưởng trực tiếp đến năng suất và chất lượng bề mặt gia công.
- Tùy thuộc vào vật liệu, loại dao và yêu cầu kỹ thuật của chi tiết, tốc độ trục chính sẽ được thiết lập phù hợp để đảm bảo hiệu quả cắt gọt.
Bàn máy
- Bàn máy là nơi gá đặt phôi hoặc đồ gá. Trong quá trình phay CNC, bàn máy có thể di chuyển theo các trục để đưa phôi đến vị trí gia công chính xác.
Hệ thống dao cụ
- Máy phay CNC có thể sử dụng nhiều loại dao khác nhau như dao phay mặt, dao phay ngón, dao khoan, dao taro hoặc các loại dao chuyên dụng khác.
- Đối với các máy CNC hiện đại, hệ thống thay dao tự động giúp máy có thể thực hiện nhiều nguyên công liên tiếp mà không cần thay dao thủ công.
Hệ thống điều khiển CNC
- Đây được xem là “bộ não” của máy. Hệ thống điều khiển tiếp nhận chương trình gia công và điều khiển chuyển động của các bộ phận theo thông số đã được lập trình.
- Thông qua chương trình CNC, máy có thể kiểm soát chính xác vị trí, tốc độ quay, tốc độ chạy dao và nhiều thông số khác trong quá trình gia công.
Quy trình phay CNC diễn ra như thế nào?
Một quy trình phay CNC thường trải qua nhiều bước, từ tiếp nhận bản vẽ đến kiểm tra chất lượng sản phẩm hoàn thiện.
Bước 1: Tiếp nhận và phân tích bản vẽ
- Trước khi tiến hành gia công, kỹ sư sẽ tiếp nhận bản vẽ kỹ thuật hoặc mô hình 3D của chi tiết.
- Các thông tin quan trọng cần được phân tích bao gồm:
- Kích thước chi tiết.
- Dung sai.
- Vật liệu.
- Độ nhám bề mặt.
- Các yêu cầu kỹ thuật đặc biệt.
- Số lượng sản phẩm cần gia công.
- Việc phân tích kỹ bản vẽ giúp lựa chọn phương án gia công phù hợp và hạn chế sai sót trong quá trình sản xuất.
Bước 2: Lập trình gia công CNC
- Dựa trên bản vẽ, kỹ sư sẽ xây dựng chương trình gia công bằng mã G-code hoặc thông qua phần mềm CAM.
- Chương trình sẽ xác định:
- Đường chạy dao.
- Tốc độ trục chính.
- Tốc độ chạy dao.
- Chiều sâu cắt.
- Thứ tự các nguyên công.
- Vị trí gia công.
- Đây là bước quan trọng vì chương trình gia công ảnh hưởng trực tiếp đến độ chính xác, thời gian sản xuất và chất lượng của sản phẩm.
Bước 3: Chuẩn bị vật liệu và gá đặt phôi
- Phôi vật liệu được chuẩn bị theo kích thước phù hợp trước khi đưa lên máy.
- Sau đó, phôi được cố định bằng đồ gá, ê tô hoặc các phương pháp gá đặt chuyên dụng. Việc gá đặt cần đảm bảo độ chắc chắn để hạn chế rung động trong quá trình cắt gọt.
Bước 4: Thiết lập máy và dao cụ
- Người vận hành tiến hành lắp đặt dao cụ, thiết lập điểm gốc phôi và kiểm tra các thông số cần thiết.
- Đối với các chi tiết phức tạp, việc lựa chọn đúng loại dao và thiết lập hợp lý các thông số gia công đóng vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm.
Bước 5: Tiến hành phay CNC
- Sau khi hoàn tất quá trình chuẩn bị, máy CNC bắt đầu vận hành theo chương trình đã được thiết lập.
- Dao cắt sẽ di chuyển theo các trục để loại bỏ phần vật liệu dư thừa và tạo thành hình dạng chi tiết theo yêu cầu.
- Trong quá trình gia công, người vận hành cần theo dõi hoạt động của máy để kịp thời phát hiện các vấn đề như:
- Dao bị mòn hoặc gãy.
- Phôi bị rung.
- Sai lệch kích thước.
- Lỗi chương trình.
- Bề mặt gia công không đạt yêu cầu.
Bước 6: Kiểm tra chất lượng
- Sau khi gia công hoàn thành, chi tiết sẽ được kiểm tra kích thước và các yêu cầu kỹ thuật.
- Tùy thuộc vào độ chính xác của sản phẩm, doanh nghiệp có thể sử dụng các thiết bị đo như thước cặp, panme, đồng hồ so, máy đo tọa độ hoặc các thiết bị kiểm tra chuyên dụng khác.
Ưu điểm của phương pháp phay CNC
- Sự phát triển của công nghệ CNC đã mang lại nhiều lợi ích cho ngành gia công cơ khí.
Độ chính xác cao
- Một trong những ưu điểm nổi bật nhất của phay CNC là khả năng gia công chính xác theo bản vẽ kỹ thuật.
- Nhờ hệ thống điều khiển bằng máy tính, các chuyển động của máy được kiểm soát theo thông số lập trình, giúp hạn chế sai số do thao tác thủ công.
Gia công được các chi tiết phức tạp
- Máy phay CNC có khả năng gia công nhiều dạng biên dạng phức tạp mà phương pháp gia công truyền thống khó thực hiện.
- Đặc biệt, các dòng máy CNC nhiều trục có thể hỗ trợ gia công những chi tiết có bề mặt cong hoặc kết cấu phức tạp.
Nâng cao năng suất
- Quá trình vận hành tự động giúp giảm thời gian thực hiện các thao tác thủ công. Khi chương trình đã được thiết lập và tối ưu, máy có thể gia công liên tục và đảm bảo tính ổn định giữa các sản phẩm.
- Điều này đặc biệt phù hợp với các đơn hàng cần sản xuất số lượng lớn hoặc yêu cầu thời gian giao hàng nhanh.
Chất lượng sản phẩm đồng đều
- Với cùng một chương trình gia công và điều kiện sản xuất được kiểm soát, các sản phẩm có thể đạt độ đồng nhất cao.
- Đây là một lợi thế quan trọng trong các ngành yêu cầu tiêu chuẩn chất lượng nghiêm ngặt.
Tối ưu khả năng sản xuất
- Phay CNC cho phép kết hợp nhiều nguyên công trên cùng một máy, giúp giảm số lần gá đặt và tối ưu quy trình sản xuất.
- Việc giảm các bước trung gian cũng có thể góp phần nâng cao độ chính xác và tiết kiệm thời gian.
Các loại vật liệu có thể gia công bằng phay CNC
Phương pháp phay CNC có thể được áp dụng cho nhiều loại vật liệu khác nhau. Tùy thuộc vào đặc tính của vật liệu, đơn vị gia công sẽ lựa chọn dao cụ và thông số cắt phù hợp.
Một số vật liệu phổ biến bao gồm:
Thép
Thép được sử dụng rộng rãi trong sản xuất máy móc, đồ gá, linh kiện công nghiệp và các kết cấu cơ khí.
Tùy từng loại thép, quá trình gia công cần lựa chọn dao cụ và chế độ cắt phù hợp để đảm bảo tuổi thọ dao và chất lượng bề mặt.
Nhôm
Nhôm có trọng lượng nhẹ và khả năng gia công tốt, được ứng dụng trong nhiều lĩnh vực như điện tử, tự động hóa, hàng không và sản xuất thiết bị.
Inox
Inox có khả năng chống ăn mòn tốt nhưng thường đòi hỏi phương pháp gia công phù hợp do đặc tính vật liệu và khả năng sinh nhiệt trong quá trình cắt.
Đồng và hợp kim đồng
Các vật liệu này được sử dụng trong nhiều chi tiết liên quan đến điện, dẫn nhiệt và các ứng dụng công nghiệp khác.
Nhựa kỹ thuật
Ngoài kim loại, máy phay CNC cũng có thể gia công một số loại nhựa kỹ thuật phục vụ sản xuất linh kiện và thiết bị chuyên dụng.
Ứng dụng của phay CNC trong sản xuất
Nhờ tính linh hoạt và độ chính xác cao, phay CNC được ứng dụng trong nhiều ngành nghề.
Gia công chi tiết máy
Các chi tiết như trục, mặt bích, đồ gá, giá đỡ, chi tiết truyền động và nhiều bộ phận máy móc khác có thể được gia công bằng công nghệ CNC.
Sản xuất khuôn mẫu
Phay CNC được ứng dụng để gia công các chi tiết khuôn có hình dạng và biên dạng phức tạp.
Độ chính xác của quá trình gia công đóng vai trò quan trọng đối với chất lượng của khuôn và sản phẩm sau này.
Ngành tự động hóa
Các hệ thống tự động hóa thường yêu cầu nhiều chi tiết được sản xuất theo kích thước chính xác để đảm bảo khả năng lắp ráp và vận hành.
Thiết bị công nghiệp
Nhiều loại máy móc và thiết bị công nghiệp sử dụng các linh kiện được gia công bằng phương pháp phay CNC.
Sản xuất theo yêu cầu
Ngoài sản xuất hàng loạt, phay CNC cũng phù hợp với nhu cầu gia công mẫu thử, sản xuất số lượng ít hoặc gia công các chi tiết theo bản vẽ riêng.
Những yếu tố ảnh hưởng đến chất lượng gia công phay CNC
- Để tạo ra sản phẩm đạt yêu cầu, quá trình gia công cần được kiểm soát ở nhiều yếu tố khác nhau.
- Đầu tiên là chất lượng máy móc và thiết bị. Máy có độ ổn định tốt sẽ giúp duy trì độ chính xác trong quá trình vận hành.
- Thứ hai là dao cụ cắt. Dao bị mòn hoặc lựa chọn không phù hợp có thể ảnh hưởng đến kích thước và chất lượng bề mặt của chi tiết.
- Bên cạnh đó, kinh nghiệm lập trình và vận hành cũng đóng vai trò quan trọng. Một chương trình được tối ưu tốt có thể giúp giảm thời gian gia công, hạn chế va chạm và nâng cao hiệu quả sản xuất.
- Cuối cùng, quy trình kiểm tra chất lượng là yếu tố không thể thiếu. Việc kiểm tra trong và sau quá trình gia công giúp phát hiện sớm các sai lệch và đảm bảo sản phẩm đáp ứng yêu cầu kỹ thuật trước khi bàn giao.
Gia công phay CNC tại Mekamic
- Với nhu cầu ngày càng cao về độ chính xác và chất lượng trong sản xuất công nghiệp, việc lựa chọn một đơn vị gia công có năng lực kỹ thuật và quy trình sản xuất phù hợp là yếu tố quan trọng đối với doanh nghiệp.
- Mekamic là đơn vị hoạt động trong lĩnh vực cơ khí chính xác, cung cấp các giải pháp gia công đáp ứng nhu cầu đa dạng của khách hàng. Tại Mekamic, quy trình gia công được thực hiện dựa trên yêu cầu kỹ thuật và bản vẽ của từng sản phẩm, từ đó lựa chọn phương án gia công phù hợp.
- Dịch vụ gia công tại Mekamic hướng đến các nhu cầu như:
- Gia công chi tiết cơ khí theo bản vẽ.
- Gia công các chi tiết có yêu cầu về kích thước và độ chính xác.
- Sản xuất chi tiết phục vụ máy móc và thiết bị công nghiệp.
- Gia công đơn chiếc, sản xuất thử và gia công theo số lượng.
- Hỗ trợ tư vấn phương án gia công phù hợp với yêu cầu của khách hàng.
- Bên cạnh năng lực gia công, Mekamic chú trọng đến việc kiểm soát quy trình sản xuất nhằm đảm bảo sản phẩm đáp ứng các yêu cầu kỹ thuật trước khi bàn giao.
Liên hệ Mekamic để được tư vấn gia công phay CNC
Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp phay CNC hoặc cần gia công các chi tiết cơ khí theo bản vẽ, việc cung cấp đầy đủ thông tin về vật liệu, số lượng, kích thước và yêu cầu kỹ thuật sẽ giúp đơn vị gia công đánh giá và đề xuất phương án phù hợp.
Mekamic sẵn sàng tiếp nhận yêu cầu gia công và hỗ trợ khách hàng trong quá trình trao đổi giải pháp sản xuất.
Quý khách có thể liên hệ với Công ty CP Xây lắp và Thiết bị công nghiệp MEKAMIC để được tư vấn về nhu cầu gia công chi tiết cơ khí, phay CNC và các giải pháp sản xuất phù hợp với từng yêu cầu cụ thể.
Kết luận
Phay CNC là một trong những phương pháp gia công quan trọng trong ngành cơ khí hiện đại nhờ khả năng tạo ra các chi tiết có độ chính xác cao, hình dạng phức tạp và chất lượng đồng đều.
Với sự hỗ trợ của công nghệ điều khiển số, doanh nghiệp có thể tối ưu quy trình sản xuất, nâng cao năng suất và đáp ứng tốt hơn các yêu cầu ngày càng khắt khe của thị trường.
Tuy nhiên, để đảm bảo hiệu quả gia công, doanh nghiệp cần lựa chọn đơn vị có năng lực phù hợp, quy trình sản xuất rõ ràng và khả năng đáp ứng yêu cầu kỹ thuật của từng sản phẩm.
Nếu bạn đang cần tìm hiểu hoặc sử dụng dịch vụ phay CNC, hãy liên hệ với Mekamic để trao đổi cụ thể về bản vẽ, yêu cầu kỹ thuật và phương án gia công phù hợp.
